彈性套筒補償器?

彈性套筒補償器?

產品簡介:
『恭城直徑』:15~1000
『芯管內徑』:14~990
『凈填料室長度』:36~122(mm)
『適用范圍』:適用于熱水、蒸氣、油脂類介質。

全國銷售熱線:134-6032-3999

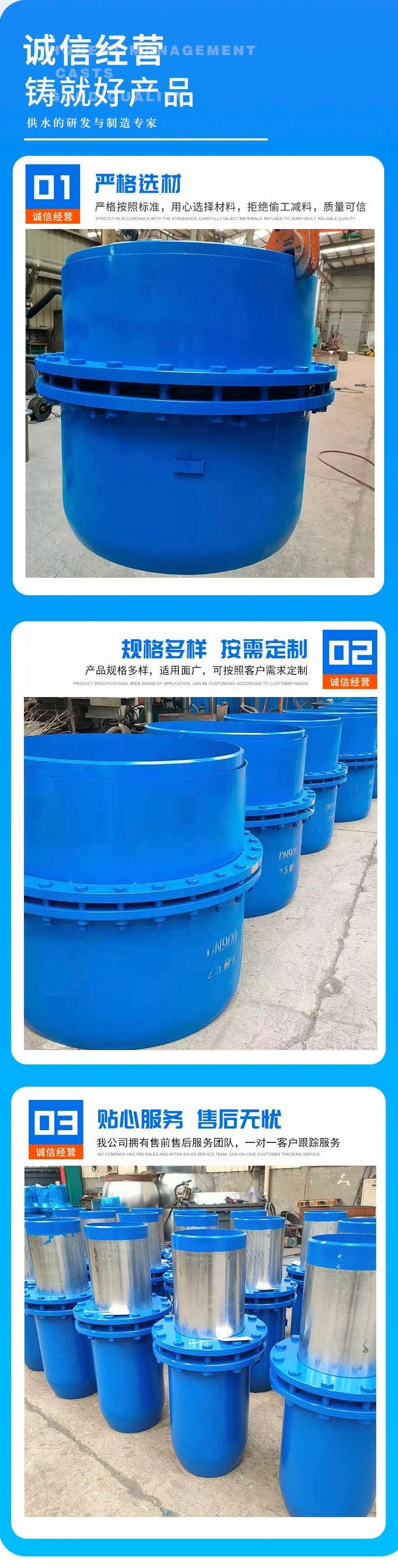

產品詳情


 ?      彈性套筒補償器?是一種用于補償管道軸向伸縮及任意角度軸向轉動的設備,主要由套筒(芯管)、外殼、密封材料等組成。它的工作原理主要是通過滑動套筒對外套筒的滑移運動,達到熱膨脹的補償。彈性套筒補償器具有體積小補償量大的特點,適用于熱水、蒸氣、油脂類介質。


性能優勢

1、套筒補償器在管線使用中,*典型的安裝方法有兩種組合(∏型和Ω型),見安裝布置圖,其中Ω型組合用于直管段時,雙向補償量可達1500mm(其它形式補償器無可比擬),一組補償器可代替多個波紋補償器或套筒補償器。

2、套筒補償器在管道補償時,不會(huì )產生盲板推力或內壓推力,不存在失穩、水錘現象,實踐表明,在外管設計時它的推力可忽略不計對于管道兩頭的固定支架作用很小,因此固定支架和混凝土座基可以做得小一些,工程成本大大降低。

3、套筒補償器采用獨特的密封技術和國內*先進的密封材料,由于運行方式的不同,旋轉筒體與密封材料磨損很 小,所以不存在泄漏現象,十五年之內不需裝密封材料。

4、其它型式補償器由于補償能力小,布置點多,*性能差,維修不方便,尤其使用在城市地下管網,危險性大,實踐證明,選擇恒力套筒補償器可以長距離鋪設管網(1000mm內無需設補償器),補償器使用數量及維修很少,管道泄漏點很少,流體阻力降低、壓損降低,運行成本降低,工程造價可降低20%~30%。

5、高溫、高壓運行*。

6、維修方便:實現在不停氣的情況可帶溫、帶壓進行檢修。

7、設計方便:當熱力管網中的軸向位移或軸向推力較大,以及管網結構走向需要調整時,應用多只組成立體管道結構,可獲得較大的補償量和平衡能力,也可根據管網的結構改變管道的走向,只要計算其摩力即可。


工作原理

?        彈性套筒補償器主要依賴于高性能自壓式動密封的原理與結構,它允許內套筒(芯管)與管道連接,并隨著管道的伸縮在外殼內自由滑動。這種設計使得補償器能夠適應任何管道的密封要求,同時通過滑動套筒對外套筒的滑移運動,達到熱膨脹的補償。彈性套筒補償器采用新型合成材料進行密封,這些材料能夠耐高溫、防腐蝕、抗老化,適用溫度范圍從-40至150攝氏度,特殊情況下可達350攝氏度。此外,為了確保補償器的安全性和管網運行的安全性,套筒式補償器還設計了防拉斷裝置,以保證在其伸縮到極限位置時不被拉開?。




技術參數

公稱直徑

DN

芯管內徑

D

芯管外徑

D2

法蘭外徑

D3

凈填料室長度

(mm)

補償量

△L

max

安裝長度

Lmax

摩擦力

Pc(N)

1.6MPa時

重量

(kg)

15

14

18

95

36

150

640

-

4.69

20

18

23

105

36

150

640

-

5.62

25

24

30

115

36

150

640

1069

7.38

32

30

36

120

36

150

640

1311

8.38

(36)

36

43

125

36

200

740

1415

10.45

40

41

48

130

36

200

740

1518

11.62

50

47

55

160

56

200

760

1932

16.42

65

63

71

180

56

200

760

2485

21.14

(70)

65

74

190

56

200

760

2588

24.19

80

78

87

195

56

200

760

3002

26.92

100

94

106

215

56

250

895

6271

41.80

125

117

131

245

56

250

895

7750

52.02

150

143

157

280

56

250

895

9288

69.16

(175)

176

192

335

70

250

920

13251

94.74

200

201

217

335

70

300

1020

14977

106.28

(225)

225

242

390

70

300

1035

19167

136.10

250

253

270

390

70

350

1135

21297

142.74

300

303

322

440

91

350

1155

25399

175.44

350

353

373

500

91

400

1360

29421

262.66

400

404

426

565

91

400

1360

33286

288.05

450

455

478

615

91

400

1360

33852

313.43

500

505

528

670

91

450

1460

36234

377.82

600

603

630

780

91

450

1480

43205

531.64

700

693

720

880

91

450

1525

61771

629.71

800

792

820

995

112

500

1655

70398

880.22

900

890

920

1095

112

500

1655

79025

986.36

1000

990

1020

1195

122

500

1655

87653

1087.72

注:當工作壓力不是1.6MPa時,其摩擦力為Pc/1.6×PN
