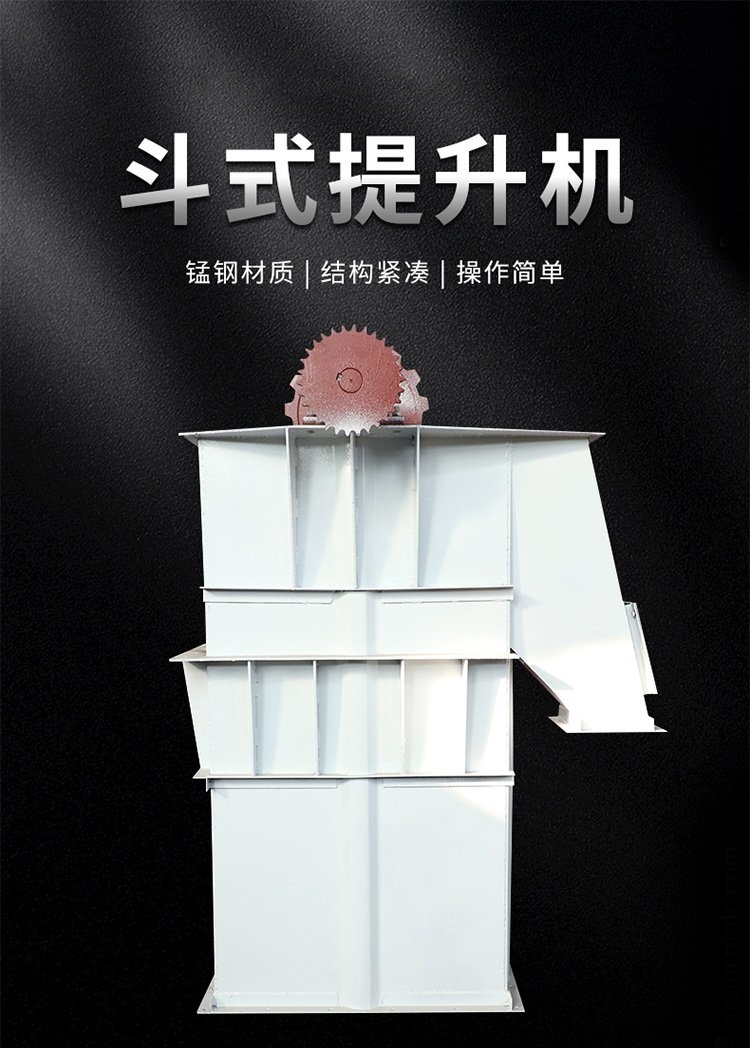

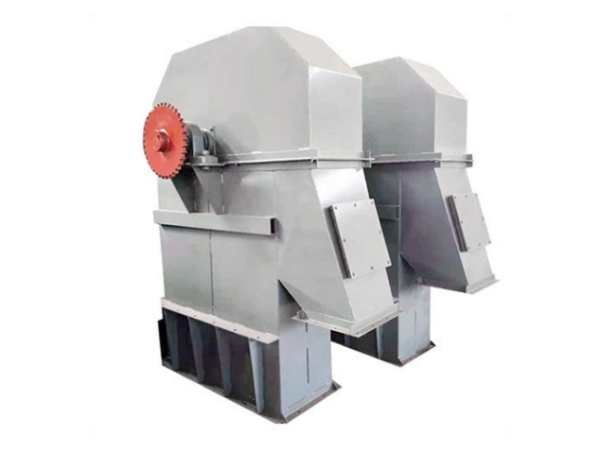

NE系列板鏈斗式提升機

NE系列板鏈斗式提升機

產品簡介:
『提升量』:15~800平方米/小時
『物料體積占比』:10~275
『物料溫度』:>250℃

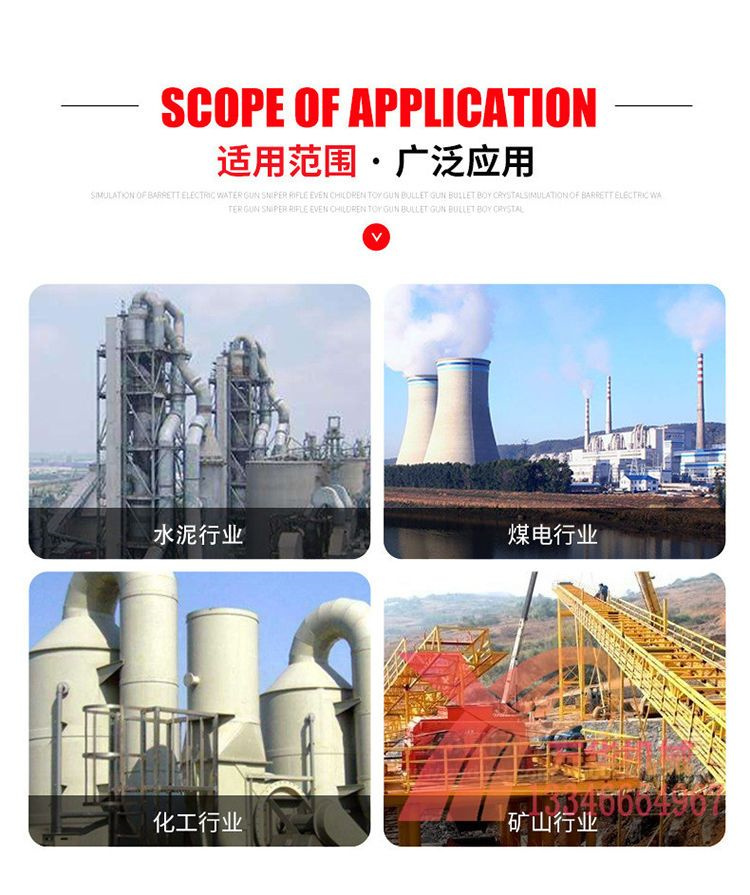

『應用范圍』:該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。

全國銷售熱線:134-6032-3999
產品詳情


       NE系列板鏈式斗式提升機本機系流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣;且生產能高,能耗較低,可逐步代替其他類型提升機,其主要參數見下表。該機采用全封式機殼鏈速低,幾乎無回料現象,因此無功功率損耗少,噪聲低,壽命長。提升機是應用最廣泛的一種垂直提升設備,該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。 NE型板鏈斗式提升機是由國外引進先進技術研制的新產品,主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。


性能優勢

1.提升范圍廣。這類提升機對物料的種類、特性及塊度的要求少;可提升粉狀、粒狀和塊狀物料;可提升磨琢性的的物料;可提升溫度< 250度的高溫物料。

2.輸送能力大。提升量可達15-800立方米/小時。

3.能耗低。這類提升機采用流入式喂料,重力誘導式卸料,且采用密集型布置的大容量料斗輸送,鏈速低提升量大,幾乎無回料現象,因此驅動功率小,理論計算軸功率是環鏈式提升機的25%-45%。

4.使用壽命長。這類提升機采用流入式喂料,物料之間很少發生擠壓和碰撞現象,在喂料,提升和卸料中不會(huì )撒落,這就防止了磨粒磨損。輸送鏈采用板鏈式高強度耐磨鏈條,延長了鏈條和鏈斗的使用壽命。實際使用表明:輸送鏈的使用壽命超過5年。

5.提升高度高。這類提升機鏈速低,運行平穩,且采用板鏈式高強度耐磨鏈條,因此可達較高的提升高度。

6.密封性好,環境污染少。

7.運行可靠。先進的設計原理,保證了整機運行的可靠性。

8.操作方便。維修少,易損件少。

9.機械尺寸小。與同等提升量的其她各類提升機比較,這類提升機的機械尺寸較小。

10.結構 精度高,外觀漂亮。


工作原理

       NE系列板鏈斗式提升機的工作原理主要是通過輸送鏈將物料斗依次連接,利用牽引鏈的力量將物料斗從一個位置提升到另一個位置,從而實現物料的垂直或傾斜提升。?

       NE系列板鏈斗式提升機由運動部件回繞在上部驅動鏈輪和下部的改向鏈輪上,在驅動裝置作用下,驅動鏈輪帶動牽引構件和料斗作回轉性的循環運動。物料由下部進料口喂入各料斗,當物料被提升至上鏈輪時,在重力和離心力的作用下由出料口卸出。這種設計使得NE系列板鏈斗式提升機能夠高效節能地提升各種散狀物料,如礦石、煤、水泥、水泥熟料、糧食、化肥等。

       該設備的主要結構包括輸送鏈、料斗、牽引鏈、驅動裝置、張緊裝置、支架等部分。工作原理主要是通過輸送鏈將物料斗依次連接,利用牽引鏈的力量將物料斗從一個位置提升到另一個位置。同時,驅動裝置通過傳動系統提供動力,張緊裝置則起到保護和調節的作用。這種設計使得NE系列板鏈斗式提升機具有結構簡單、運行穩定、維護方便、使用壽命長等優勢,能夠滿足各種不同的生產需求,特別是在需要垂直或傾斜提升的場合,更能體現出其優越性?。



技術參數

型號

提升量 平方米/小時

物料最大塊度

占百分比 %

10

25

50

75

100

NE15

15

65

50

40

30

25

NE30

32

60

75

58

47

40

NE50

60

90

75

58

47

40

NE100

110

130

105

80

65

55

NE150

170

130

105

80

65

55

NE200

210

170

135

100

85

70

NE300

320

170

135

100

85

70

NE400

380

205

165

125

105

90

NE500

470

240

190

145

120

100

NE600

600

240

190

145

120

100

NE800

800

275

220

165

135

110
