產品簡介:
『』:
『』:
『』:
『』:

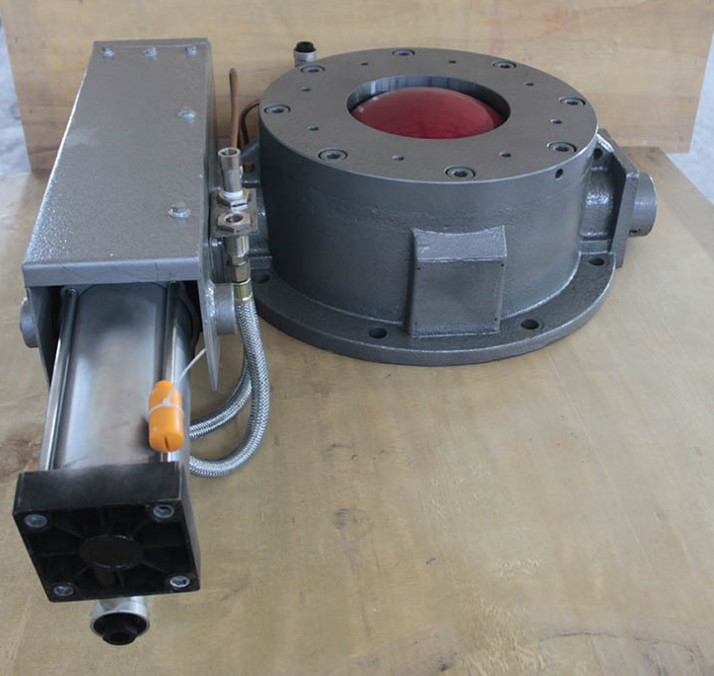

圓頂閥是我公司在消化吸收國外先進技術基礎上開發研制的新型閥門。它是專為氣力除灰系統而設計,具有啟閉動作可靠,密封性能好,阻力小,安裝檢修方便等特點。應用于粉狀物料氣力輸送時的進料和密封,是氣力輸送系統中的關鍵部件,廣泛應用于電力、冶金、化工、食品、制藥等領域。
圓頂閥開啟時全截面通流,與管道平滑過度,無曲率變化,運行回轉阻力小,從而減輕了介質對閥芯和閥體的磨損,延長了使用壽命,并保護了圓頂密封面。密封圈采用特殊配方橡膠制成,耐磨耐溫范圍廣,裝在閥座中,閥門關閉時密封圈充氣與球頂緊密壓實使閥門密閉,閥門打開時密封圈放氣回縮,使圓頂轉動時與密封圈之間脫離接觸使閥門打開。氣動執行器采用全封閉回轉推桿式直缸驅動,回轉輸出,性能可靠,輸出扭距大,其結構簡單,直接驅動閥芯使閥門處于開和關的狀態,維護方便;可滿足在惡劣工況下工作。
圓頂閥為鑄鋼殼體結構,內部安裝有帶有兩個鍍鉻轉軸,連接可旋轉的鑄鋼半圓球頂,氣缸推動球頂作90°往復旋轉,達到開啟和關閉的要求。
規格型號 | DN | D1 | D2 | D3 | D4 | D5 | H | C | E | B | M |
YDF-200 | 200 | 315 | 410 | 320 | 470 | 520 | 205 | 8 | 22 | 8 | 12 |
