產品簡介:
『』:
『』:
『』:
『』:

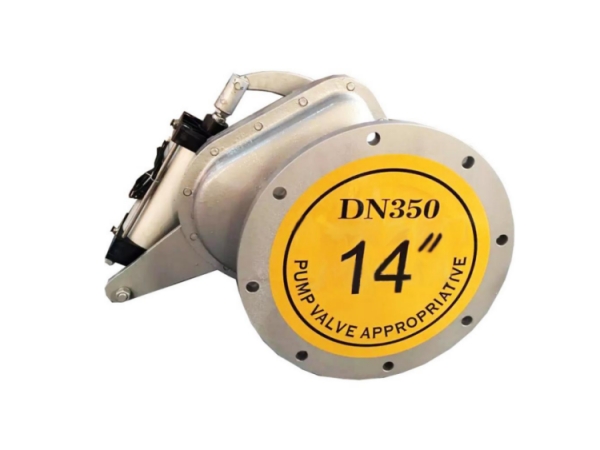

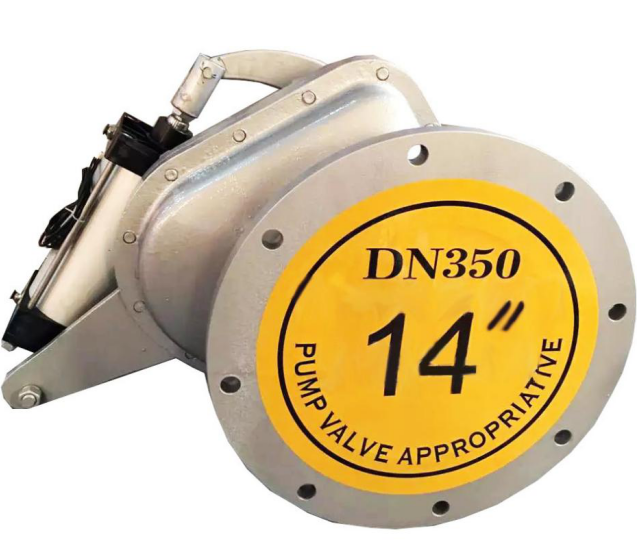

XZF型旋轉耐磨除灰閥是我公司自行研制的一種新型耐磨高溫除灰閥門,適用于火電廠所有氣力除灰系統(正壓濃相、低正壓、負壓等),適合氣固兩相流的頻繁工作狀況,如負壓系統鎖氣閥,動作可達60次/小時,*可靠。
該閥可做省煤器、電除塵器輸送罐進料閥,鎖氣閥,上、下進灰門、灰庫管道切換閥,以及灰庫卸灰系統中汽車散裝機、雙軸攪拌機上氣動隔離閥使用。也可用于水泥、冶金、化工行業中粉狀物料輸送系統。
1、閥心與閥座密封面采用陶瓷或進口碳化鎢合金材料噴涂,工作狀態的硬度70HRC,具有很好的耐磨性,使用壽命是普通閥門的3-5倍:
2、閥門采用硬密封,經磨床精磨加工,閥心與閥座在彈簧力作用下始終處于良好的密封狀態。
3、該閥耐熱性能良好,可以在400℃以下正常使用。
4、該閥芯與閥座間采用預壓力結構,完全克服灰柱對閥芯的壓力,使閥芯與閥座在任何情況下處于緊密結合狀態,在開關時灰粒難以在密封面間存留。有效避免因漏氣造成的氣流沖刷磨損。
5、該閥門開啟時全截面通流,與管道平滑過度,無曲率變化,運行回轉阻力小,從而減輕了介質對閥板和閥體的磨損,延長了使用壽命。
閥門軸在氣缸力矩作用下,帶動閥心在閥座表面做平面旋轉運動,閥心和支架間有支撐彈簧,彈簧在預壓力作用下使閥心與閥座間始終處于緊密結合狀態,確保閥門密封良好。工作通徑全開全關。

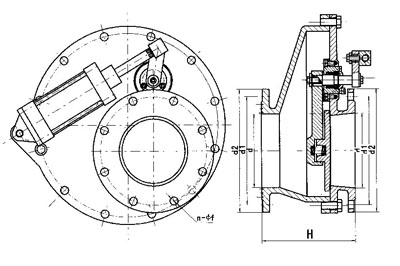

規格型號 | d(mm) | d1(mm) | d2(mm) | H(mm) | n--Фf(mmm) |
XZF-50 | 50 | 125 | 160 | 240 | 4--Ф18 |
XZF-65 | 65 | 145 | 180 | 260 | 4--Ф18 |
XZF80 | 80 | 160 | 195 | 245 | 4--Ф18 |
XZF100 | 100 | 180 | 215 | 250 | 8--Ф18 |
XZF125 | 125 | 210 | 245 | 240 | 8--Ф18 |
XZF150 | 150 | 240 | 280 | 240 | 8--Ф22 |
ZXFZ200 | 200 | 295 | 355 | 260 | 8-Ф22 |
