產品簡介:
『直徑』:25~1000
『伸縮量』:150~450
『外徑』:32~1020
『應用范圍』:廣泛適用于化工、石油、熱電、冶金,城市集中供熱采暖等管網中,地溝和高空架設的管道。
我公司系生產各類熱力管道補償器的專業廠家。近年來,在科研部門的大力協助支持下,經過多次研制和試驗,在生產XGG—A、XGG—B套管式脹縮補償器的基礎上,終于研制成功了,TwB及ZTWB型,直流介質無推力補償器,攻克了國內久而來決的介質直接流通式無推力技術難關,填補了補償器產品的一項空白。
該無推力補償器的問世,無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域,更重要的是它不但解決管道內存在工作介質推力的致命弱點,同時也解決了旁通管式無推力補償器應力過于集中,介質阻力大弊端。
TWB型及ZTWB型系列注油式直流介質無推力補償器,可廣泛適用于化工、石油、熱電、冶金,城市集中供熱采暖等管網中,地溝和高空架設的管道。同時,便于管路設計,便于安裝施工,且節省大批資金(僅固定支架一項費用節60%以上)。
目前,ZTWB及TWB型系列注油式直流介質無推力補償器,經用戶使用證明,其優越性已被初步證明,優越于其它同類產品。
LTW高溫堵漏劑,它的耐溫300—600℃,工作很 限壓力是10MPa,我廠將高溫堵漏劑應用在補償器上,將直流式無推力補償器,改制成注油式直流介質無推力補償器,解決了補償器長期工作,出現微小的滲漏問題。我廠將LTW高溫堵漏劑,用60MPa1的高壓注射槍?zhuān)瑢⒂蛣┳⑸涞教盍鲜覂?,使填料與料室內徑和伸縮管外徑壓緊,油劑本身無毛細管,又有熱脹冷縮的性質,故造成補償器長期工作中,不產生滲漏。

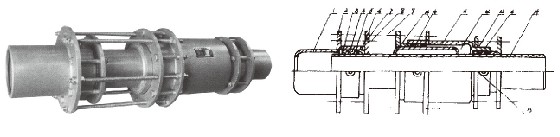

該無推力補償器,是利用流體力學中的帕斯卡理論,在設計結構上巧妙的利用一個密環形汽室,這個汽室內分別有兩個環形受壓面,一個是固定的汽室內端面,另一個是密閉在汽室內的伸縮管肩部環形面,隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管橫截面積相等,補償器工作時,在介質壓力的作用下,環形面上的壓力和伸縮管橫截面積的壓力是相等,而方向相反,因此兩壓力相互抵消。這樣一來,在設計支架中僅考慮補償器壓緊填料的摩擦力,對固定支架的推力計算中,就不再計算由工作介質壓力,而引起的對固定支架的推力。因此固定支架屬減載式支架,可節省大量支架材料,也節省人力和財力。
公稱直徑Nominal Diameter | 伸縮量Compensation △Lmax | 外徑External Diameter D | GSXW型 | |
很大直徑Max Diameter D | 安裝長度Installation Length | |||
25 | 150 | 32 | 116 | 1250 |
32 | 150 | 28 | 124 | 1250 |
40 | 150 | 45 | 136 | 1250 |
50 | 200 | 57 | 150 | 1420 |
65 | 200 | 73 | 172 | 1420 |
70 | 200 | 76 | 178 | 1420 |
80 | 200 | 89 | 194 | 1420 |
100 | 250 | 108 | 24 | 1550 |
125 | 250 | 133 | 274 | 1580 |
150 | 250 | 159 | 310 | 1580 |
200 | 250 | 219 | 390 | 1650 |
250 | 300 | 273 | 466 | 1910 |
300 | 300 | 325 | 558 | 1910 |
350 | 300 | 377 | 628 | 1920 |
400 | 350 | 426 | 708 | 2090 |
500 | 400 | 530 | 856 | 2410 |
600 | 400 | 630 | 996 | 2420 |
700 | 400 | 720 | 134 | 2420 |
800 | 450 | 820 | 1282 | 2630 |
900 | 450 | 920 | 1415 | 2630 |
1000 | 450 | 1020 | 1560 | 2650 |
